Telison, sektör lideri,{0}}tam otomatik düz emaye tel üretim ekipmanlarının benimsenmesine öncülük etti. Tesis şu anda hassas minyatür emaye yassı bakır tel, yüksek-performanslı bakır-kaplı alüminyum emaye tel ve kurşunsuz-kalaylı yassı bakır tel konusunda uzmanlaşmış çok sayıda entegre otomatik üretim hattını işletmektedir. Ürünlerimiz 240 dereceye kadar çeşitli sıcaklık dayanımı değerleri sunar ve müşteriler için özelleştirme seçenekleri mevcuttur.
Tanım
Düz emaye tel, oksijensiz- bir bakır çubuğun belirli spesifikasyonlara sahip bir kalıptan çekilmesi, ekstrüzyona tabi tutulması veya yuvarlanması ve ardından birden fazla yalıtım verniği kaplama uygulamasıyla üretilen bir sarma telini ifade eder. Düz emaye teldeki "düz", malzemenin şeklini belirtir. Emaye yuvarlak bakır tel veya emaye içi boş bakır tel ile karşılaştırıldığında, düz emaye tel mükemmel yalıtım ve korozyon direnci sergiler.
Telison'un HB-UEW'si, UEW/180 teli temel alınarak geliştirilmiştir; solvent-bazlı veya termoplastik yapıştırılabilir bir dış kaplama uygulanır. Bağlanma ısı veya solvent ile etkinleştirilebilir. Bu üst kaplama, alttaki yalıtım katmanıyla mükemmel kimyasal uyumluluk sergiler ve bağlı düzenek, gelişmiş nem direnci gösterir. Sarma sonrasında destekleyici bir kalıba gerek kalmadan bobinler oluşturulabilir, böylece işlem süresi kısaltılabilir. Birincil uygulamalar arasında kablosuz şarj bobinleri, mikro-röleler ve kapalı solenoid valf bobinleri, RFID etiket antenleri ve yüksek-hava-çekirdek indüktörleri bulunur.
Özellikler
- Telison'un HB-UEW'si, UEW/180 teli temel alınarak geliştirilmiştir; solvent-bazlı veya termoplastik yapıştırılabilir bir dış kaplama uygulanır.
- Bağlanma ısı veya solvent ile etkinleştirilebilir
- Palto, alttaki yalıtım katmanıyla mükemmel kimyasal uyumluluk gösterir
- Mükemmel lehimlenebilirlik ve 390 derece ±5 derecede yüksek direnç
- Yüksek mekanik mukavemet ve mükemmel titreşim direnci.
- Sarma sonrasında destekleyici bir kalıba gerek kalmadan bobinler oluşturulabilir, böylece işlem süresi kısaltılabilir.
- Üstün yalıtım özellikleri sağlayan tekdüze emaye kaplama uygulaması
- %30'u aşan uzamayla mükemmel sarma performansı ve bükülebilirlik
- Birincil uygulamalar arasında kablosuz şarj bobinleri, mikro-röleler ve kapalı solenoid valf bobinleri, RFID etiket antenleri ve yüksek-hava-çekirdek indüktörleri bulunur.
- NEMA, IEC, JIS veya müşterinin{0}belirlediği standartlarla uyumlu
Özellikler
|
HB-UEW |
|||||
|
Termal Sınıf |
Termal Şok Sıcaklığı GB/T 7095.5-7 IEC 60317-27-29 |
Arıza Gerilimi GB/T 7095.5-7 IEC 60317-27-29 |
Uzama IEC 60317-0-2 |
Lehimlenebilirlik |
Bağlanabilirlik |
|
180 derece |
200 dereceden büyük veya eşit |
700V'den büyük veya ona eşit |
%30'dan büyük veya eşit |
390 derece ±5 derece |
Kendi kendine-bağlanma |
Ürün Boyutları ve performans standartları
Ürünler Boyut Aralığı: Geniş: 0,50-7,00mm Kalınlık: 0,08-1,60mm Minimum Yalıtım Kalınlığı: 0,01mm(Tek Taraf)
Kablo Türleri: UEW, EI/AIW, AIW, PIW,HB-UEW, HB-EI/AIW, HB-AIW, HB-PIW
|
Sayı |
Boyut(mm) |
Ttaşlık(Boya Filmi ile,mm) |
Geniş Aralık(Boya Filmi ile,mm) |
Arıza Gerilimi(V) |
Uzama(%) |
Bağlanabilirlik(N) |
|
1 |
0.08*0.80 |
MAX 0,14'ten küçük veya eşit |
MAX 0,91'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
2 |
0.10*1.00 |
MAX 0,16'dan küçük veya eşit |
MAX 1,11'den küçük veya ona eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
3 |
0.11*1.20 |
MAX 0,17'den küçük veya eşit |
MAX 1,31'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
4 |
0.13*1.00 |
MAX 0,19'dan küçük veya eşit |
MAX 1,11'den küçük veya ona eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
5 |
0.15*1.00 |
MAX 0,21'den küçük veya eşit |
MAX 1,11'den küçük veya ona eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
6 |
0.15*1.20 |
MAX 0,21'den küçük veya eşit |
MAX 1,31'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
7 |
0.15*1.50 |
MAX 0,21'den küçük veya eşit |
MAX 1,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
8 |
0.15*2.00 |
MAX 0,21'den küçük veya eşit |
MAX 2,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
9 |
0.16*1.45 |
MAX 0,22'den küçük veya eşit |
MAX 1,51'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
10 |
0.18*1.00 |
MAX 0,24'ten küçük veya eşit |
MAX 1,11'den küçük veya ona eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
11 |
0.20*1.20 |
MAX 0,26'dan küçük veya eşit |
MAX 1,31'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
12 |
0.20*1.50 |
MAX 0,26'dan küçük veya eşit |
MAX 1,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
13 |
0.20*1.80 |
MAX 0,26'dan küçük veya eşit |
MAX 1,91'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
14 |
0.20*2.40 |
MAX 0,26'dan küçük veya eşit |
MAX 2,51'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
15 |
0.20*2.50 |
MAX 0,26'dan küçük veya eşit |
MAX 2,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
16 |
0.25*3.00 |
MAX 0,31'den küçük veya eşit |
MAX 3,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
17 |
0.28*3.00 |
MAX 0,34'ten küçük veya eşit |
MAX 3,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
18 |
0.30*1.20 |
MAX 0,36'dan küçük veya eşit |
MAX 1,31'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
19 |
0.30*1.50 |
MAX 0,36'dan küçük veya eşit |
MAX 1,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
20 |
0.30*2.00 |
MAX 0,36'dan küçük veya eşit |
MAX 2,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
21 |
0.32*1.80 |
MAX 0,38'den küçük veya eşit |
MAX 1,91'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
22 |
0.34*1.40 |
MAX 0,40'tan küçük veya eşit |
MAX 1,51'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
23 |
0.40*1.20 |
MAX 0,46'dan küçük veya eşit |
MAX 1,31'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
24 |
0.40*1.50 |
MAX 0,46'dan küçük veya eşit |
MAX 1,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
25 |
0.40*2.00 |
MAX 0,46'dan küçük veya eşit |
MAX 2,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
26 |
0.40*3.00 |
MAX 0,46'dan küçük veya eşit |
MAX 3,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
27 |
0.40*3.30 |
MAX 0,46'dan küçük veya eşit |
MAX 3,41'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
28 |
0.40*4.50 |
MAX 0,46'dan küçük veya eşit |
MAX 4,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
29 |
0.47*3.53 |
MAX 0,53'ten küçük veya eşit |
MAX 3,64'ten küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
30 |
0.49*1.60 |
MAX 0,55'ten küçük veya eşit |
MAX 1,71'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
31 |
0.50*1.50 |
MAX 0,56'dan küçük veya eşit |
MAX 1,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
32 |
0.50*1.80 |
MAX 0,56'dan küçük veya eşit |
MAX 1,91'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
33 |
0.50*4.50 |
MAX 0,56'dan küçük veya eşit |
MAX 4,61'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
34 |
0.60*2.00 |
MAX 0,66'dan küçük veya eşit |
MAX 2,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
35 |
0.80*3.80 |
MAX 0,86'dan küçük veya eşit |
MAX 3,91'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
|
36 |
0.80*4.00 |
MAX 0,86'dan küçük veya eşit |
MAX 4,11'den küçük veya eşit |
700V'den büyük veya ona eşit |
30'dan büyük veya eşit |
0,3'ten büyük veya eşit |
Yassı Telin Üretim Kapsamı
Sertifika
Ürün varc olduSGS ve UL onaylı
Başvuru

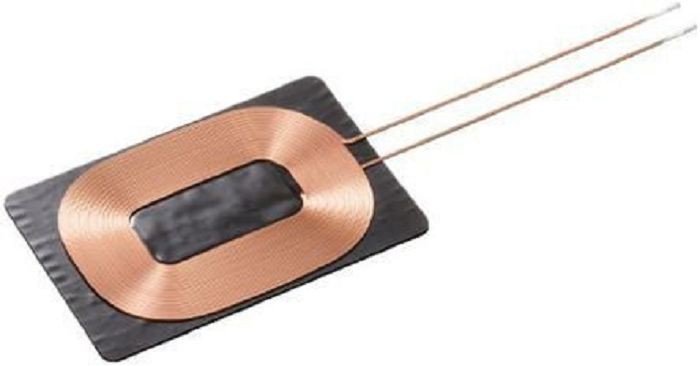

Telison'un HB-UEW Birincil uygulamaları arasında kablosuz şarj bobinleri, mikro-röleler ve kapalı solenoid valf bobinleri, RFID etiket antenleri ve yüksek-hava-çekirdek indüktörleri bulunur.
Paket
|
Bobin Tipi |
Flanş Çapı |
Namlu Çapı |
Namlu Uzunluğu |
Flanş Kalınlığı |
Eksen Deliği |
Taşınan Telin Standart Ağırlığı |
||||
|
|
P-5 |
160 |
90 |
90 |
12 |
20 |
5.0±1 |
|||
|
P-10 |
200 |
90 |
110 |
12 |
25 |
9.0+5 |
||||
|
P-30 |
300 |
130 |
130 |
15 |
31 |
25.0+ 10 |
